MS9333

——————————————————————————————————————————————————————————

MS9333是一款最高信号速率可达3Gbps的HD信号1分2分配器芯片，同时支持I²S和SPDIF输出。在3Gbps的速率下，MS9333可以支持4K@60Hz YCbCr420分辨率的HD输入信号。同时可以支持10/12/16 位的色深。HD输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HD输出端具有信号预加重功能，可以支持长线传输。MS9333集成内部EDID RAM。

主要功能特征

支持4K@30Hz	支持1路HD输入，2路HD输出
支持4K@60Hz YCbCr420	支持I²S和SPDIF输出
支持音频输出频率32KHz---192KHz	HD输入端具有自适应EQ
HD输出端具有预加重功能	支持10/12/16位色深输入/输出
自动监测HD输入信号	自动监测HD输出设备状态
支持5V TTL电平的DDC通道	集成512字节的EDID RAM
QFN-64 (10mm×10mm)

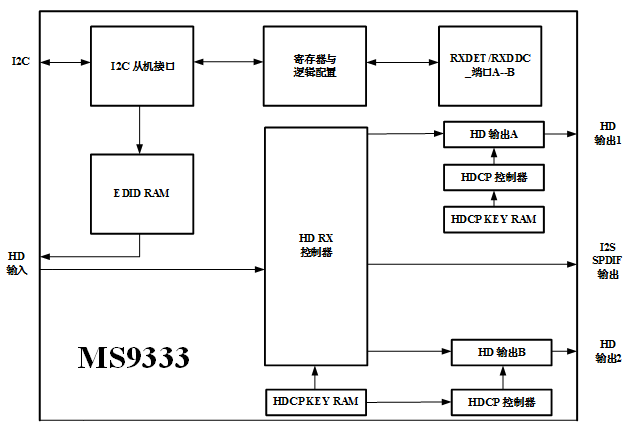

功能框图
