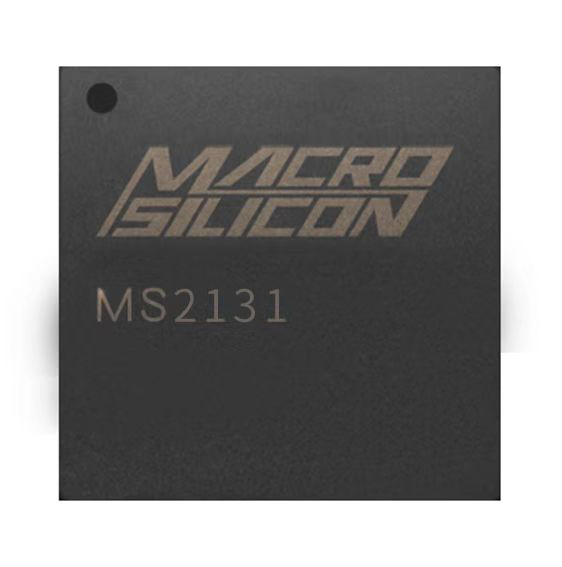

MS2131

——————————————————————————————————————————————————————————

MS2131是一款USB 3.0高清视频和音频采集处理芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2131可以通过USB 3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2131支持HD环出功能，支持USB host录制的同时通过HMDI输出播放音视频。MS2131支持两路数字音频（I²S）输入，支持数字音频与HMDI音频的混音处理，支持两路数字音频（I²S）输出，支持SPDIF数字音频输出。MS2131输出支持YUV422和MJPEG两种模式，兼容Windows、Android和macOS系统。

主要功能特征

支持RGB444、YCBCR422、YCBCR444、YCBCR420 color space	USB视频符合UVC1.0协议
支持deep color 24/30/36位模式	USB音频符合UAC1.0协议
支持CEA-861-E/CEA-861-F视频格式	USB视频输出支持YUV422和JPEG两种模式
HD最大输入输出分辨率4K(3840×2160@30Hz)	USB视频最大输出分辨率：       默认最大分辨率1920×1080@60Hz
支持EDID/HPD处理	支持Windows XP/7/8/10/11
支持HD RX到HD TX直通模式输出	支持Android 5.0或以上
USB 音频默认48KHz立体声输出	支持Linux系统
支持两路数字音频（I²S）输入	支持macOS系统
支持两路数字音频I²S，一路SPDIF输出	外接24MHz无源晶振
支持两路I²S输入音频和HD音频混音处理	内建PLL电路
内建USB 3.0 Device	内建上电复位电路
兼容USB 2.0模式	LQFP-100塑封（14mm×14mm）

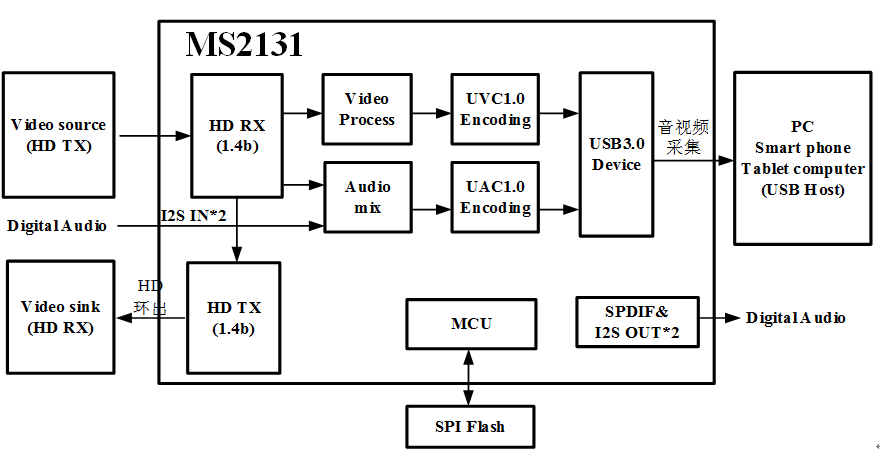

功能框图
