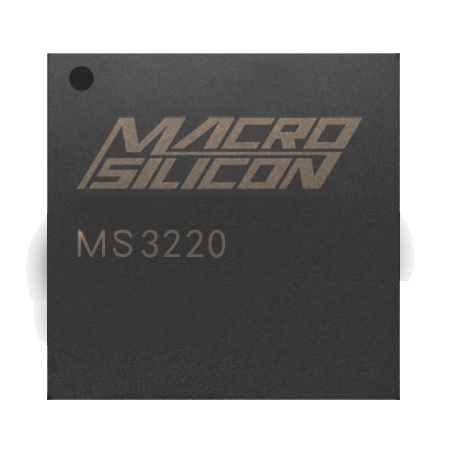

MS3220

——————————————————————————————————————————————————————————

MS3220是一款USB3.0高清音视频采集和投屏一体的处理芯片，内部集成USB3.0 Device控制器、数据收发模块、音视频处理模块、HD RX和TX模块。当HD接口接入信号源时，自动工作在采集模式，接入显示设备时，自动切换为投屏模式。

主要功能特征

内建USB 3.0 Device	支持Android 5.0或以上
兼容USB 2.0 Device	支持Linux系统
支持HDCP 1.4	支持macOS 10.15或以上
支持RGB444、YCBCR422、YCBCR444、YCBCR420 color space	外接24MHz无源晶振
支持deep color 24/30/36位模式	内建PLL电路
支持CEA-861-E/CEA-861-F视频格式	内建复位电路
支持EDID和HPD处理	支持YUV422和MJPEG两种模式的USB输出
音频默认48KHz立体声（数字音频输入）	最大输出分辨率1920×1080@60Hz
支持最高HD输入分辨率为4K@30Hz	QFN-76（9mm×9mm）
Windows XP/7/8/10/11	符合RoHS 2.0标准

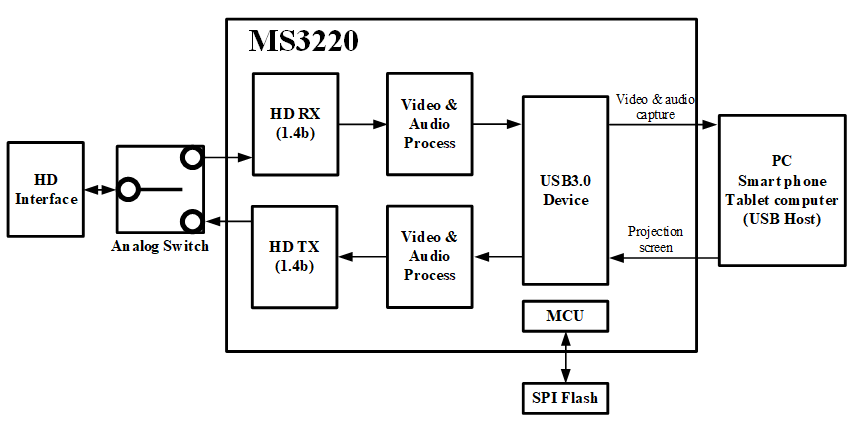

功能框图
