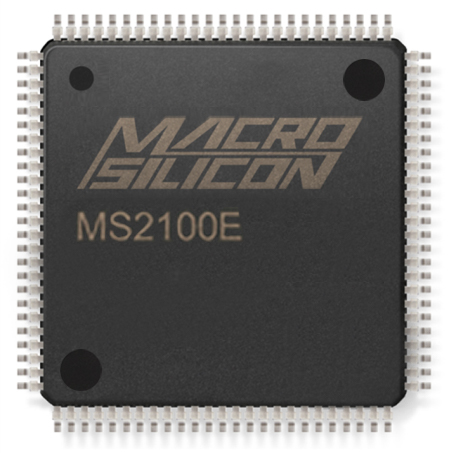

MS2100E
——————————————————————————————————————————————————————————
MS2100E是一款视频和音频的处理芯片，可将AV&S-Video视频信号、音频信号转换为USB信号，且转换的USB视频、音频信号符合USB UVC和UAC协议。同时，可通过USB接口播放或者录制视频、音频信号。内置MCU，采用内部ROM程序，无需安装驱动，便于使用。
主要功能特征
|
支持AV所有制式视频输入 |
内置ROM程序 |
|
支持S-Video所有制式视频输入 |
内置高速USB功能 |
|
支持NTSC(J,M,4.43)，PAL(B,D,G,H,I,M,N,60) |
USB视频信号符合UVC协议 |
|
支持制式和接口自动检测 |
USB音频信号符合UAC协议 |
|
内置3D解码器/去隔行/缩放模块 |
只需要一个12M的晶振 |
|
支持亮度/对比度/饱和度/色度调节 |
支持输出12.288M时钟到外部音频ADC |
|
5种输出分辨率：720×480/720×576/640×480/ 320×240/ 160×120 |
内置3.3V&1.2V稳压器 |
|
支持外部音频ADC |
内置电源启动复位 |
|
USB UAC输出48kHz 立体声 |
LQFP100 (14mm×14mm) |
|
内置1T 8051 MCU |
不含铅，符合RoHS |
|
内置ROM/RAM/IO/定时器 |

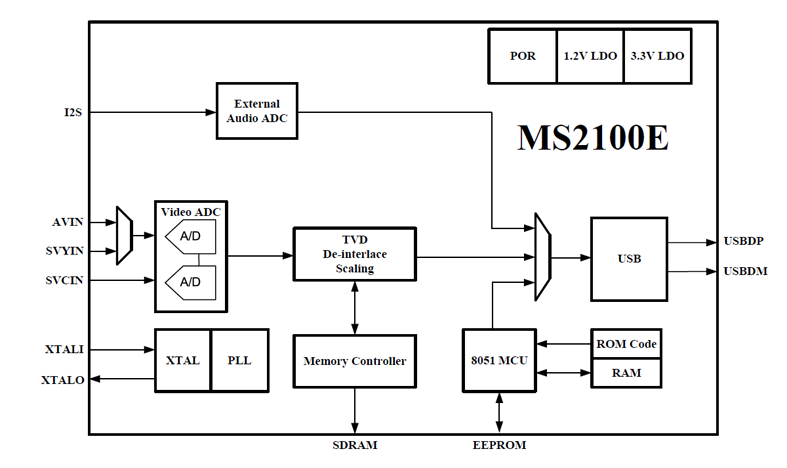

功能框图
